Model 3D z fotogrametrii: mesh, chmura, tekstura

Model 3D z fotogrametrii to nie jeden plik, tylko kilka produktów powstających z tych samych zdjęć: chmura punktów, mesh, tekstura, ortofotomapa i modele wysokościowe. Każdy z nich odpowiada na inne pytanie i ma inne ograniczenia. Poniżej wyjaśniamy różnice prostym językiem, pokazujemy, od czego zależy dokładność, kiedy metoda zawodzi i do czego model naprawdę się przydaje. Na końcu znajdziesz moduł o tym, kiedy potrzebny jest geodeta, oraz listę pytań do wykonawcy.

W skrócie

• •Chmura punktów to punkty XYZ z kolorem, mesh to siatka trójkątów tworząca powierzchnię, a tekstura to zdjęcia nałożone na mesh dla fotorealizmu.
• •Ortofotomapa i modele wysokościowe (DSM, NMT) to produkty 2,5D, a nie pełny model 3D budynku.
• •Dokładność zależy od rozdzielczości zdjęć (GSD), pozycjonowania RTK i punktów kontrolnych, a nie od samego drona.
• •Metoda słabo radzi sobie ze szkłem, wodą, jednolitymi powierzchniami i roślinnością.
• •Model z drona jest materiałem poglądowym i inżynierskim. Nie zastępuje pomiarów geodety uprawnionego.

---

Jak powstaje model 3D z fotogrametrii

Fotogrametria odtwarza kształt obiektu ze zdjęć wykonanych z wielu miejsc. Program wyszukuje na nakładających się zdjęciach te same charakterystyczne punkty, a następnie jednocześnie wylicza pozycje kamer i geometrię sceny. Ten etap nazywa się wyrównaniem (aerotriangulacją). Sama metoda, znana w literaturze jako SfM (Structure from Motion), jest dobrze udokumentowana (Westoby i in., 2012).

Typowy proces w oprogramowaniu fotogrametrycznym ma cztery kroki (dokumentacja Metashape):

1. •Wyrównanie zdjęć — wyznaczenie pozycji kamer i rzadkiej chmury punktów wiążących.
2. •Gęsta chmura punktów — z map głębi powstaje znacznie więcej punktów niż w kroku pierwszym.
3. •Mesh — z chmury budowana jest powierzchnia z trójkątów.
4. •Tekstura — zdjęcia są przypisywane do trójkątów meshu.

Ważna konsekwencja: tekstura poprawia wygląd, ale nie geometrię. O tym, czy model wiernie oddaje kształt, decyduje jakość zdjęć, ich zakładka i pozycjonowanie, a nie ładny kolor na powierzchni.

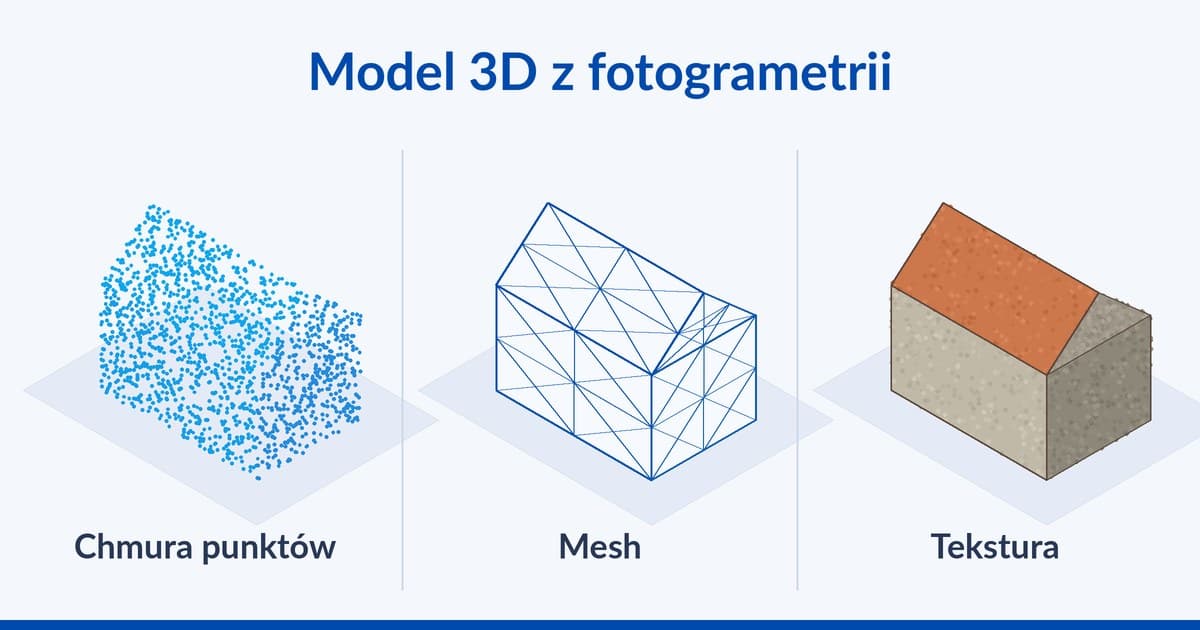

Chmura punktów, mesh i tekstura — trzy warstwy jednego modelu

Chmura punktów

To zbiór punktów o współrzędnych XYZ i kolorze, bez powierzchni i bez znaczenia. Program nie wie, że punkty tworzą ścianę lub dach, widzi tylko pozycje. Chmura natomiast dobrze nadaje się do pomiarów odległości i przekrojów oraz do importu do programów CAD. Jej wadą jest „przezroczystość”: z bliska widać przerwy między punktami, a z dalszej odległości trudno ocenić, co jest czym.

Mesh

Mesh łączy punkty w trójkąty i tworzy zamkniętą powierzchnię. Dzięki temu model jest „pełny”, można go obracać, ciąć i mierzyć w nim powierzchnie. Jakość meshu zależy od gęstości chmury, dlatego oba produkty warto oceniać razem. Zbyt agresywne upraszczanie wygładza krawędzie i detale, a zbyt gęsty mesh daje pliki, które trudno otworzyć na zwykłym komputerze.

Tekstura

Tekstura to zdjęcia „naklejone” na trójkąty meshu. Daje kolor, ślady zacieków, pęknięcia i napisy, czyli to, co pozwala rozpoznać obiekt. Nie poprawia jednak dokładności, ponieważ jest tylko obrazem nałożonym na geometrię. Źle zrekonstruowana ściana z piękną teksturą nadal jest źle zrekonstruowaną ścianą.

Mesh, chmura punktów, ortofotomapa, DSM i NMT — czym się różnią

W rozmowie z wykonawcą te pojęcia często się mieszają, a każde oznacza inny produkt i inną cenę. Poniżej porównanie.

Warto zwrócić uwagę na jedno: oficjalne NMT i NMPT udostępniane na Geoportalu pochodzą z lotniczego skanowania laserowego, a nie z fotogrametrii (GUGiK, NMPT). Model wysokościowy z drona to osobny produkt o innym zakresie i innej dokładności. Jeśli potrzebujesz mapy, zobacz stronę o NMT z drona i ortofotomapie budowy. Szerzej o chmurach punktów piszemy w opisie usługi chmura punktów z drona.

Od czego zależy dokładność modelu

GSD, czyli rozdzielczość na gruncie

GSD (Ground Sample Distance) to odległość na gruncie odpowiadająca jednemu pikselowi zdjęcia. Rośnie wraz z wysokością lotu i maleje, gdy matryca ma więcej pikseli lub dłuższą ogniskową (Pix4D). Producent oprogramowania podaje praktyczną regułę: dla poprawnie zrekonstruowanego projektu oczekiwana dokładność względna to ok. 1–2 GSD w poziomie i 1–3 GSD w pionie, a dokładność bezwzględna nie przekracza dokładności pozycji zdjęć lub punktów kontrolnych (Pix4D). Mniejszy piksel na gruncie oznacza więc lepszy detal, ale też więcej zdjęć i dłuższy lot.

RTK, PPK i punkty kontrolne (GCP)

Samo pozycjonowanie satelitarne drona nie wystarcza do wiarygodnej dokładności bezwzględnej. Pozycje zdjęć można poprawić korekcją RTK lub PPK, a model dodatkowo „zakotwiczyć” na punktach kontrolnych (GCP) zmierzonych na ziemi. W testach producenta oprogramowania RTK bez punktów kontrolnych dawało wyniki rzędu kilku centymetrów, ale producent mimo to zaleca punkty kontrolne (Pix4D). To wyniki konkretnych projektów, a nie gwarancja dla każdego zlecenia.

W naszej praktyce georeferencja RTK jest dostępna jako usługa dodatkowa i daje realnie dokładność rzędu 3–5 cm. Wystarcza to do lokalizowania usterek, porównywania nalotów i wizualizacji, ale nie zastępuje pomiarów geodety. Dokładność pozycjonowania statku podawana w specyfikacji drona to nie to samo co dokładność gotowego modelu.

Jak wygląda nalot pod model 3D

Dobry model zaczyna się od planu lotu, dlatego warto go omówić przed zleceniem. Najważniejsze decyzje to zakładka zdjęć i kierunki, z których fotografujemy obiekt.

• •Zakładka. Instrukcje producentów oprogramowania podają dla zdjęć lotniczych ok. 75–80% zakładki podłużnej i 60–70% poprzecznej. Dla gęstej roślinności i obiektów pionowych zaleca się więcej, nawet ok. 85–90% (Pix4D).
• •Podwójna siatka. Dla zabudowy i elewacji nie wystarczy jeden przelot z kamerą w dół. Zaleca się drugą siatkę przelotów, a kamerę pochyloną tak, by widać było ściany (Pix4D).
• •Okrążenia obiektu. Dla budynku lub konstrukcji wykonuje się kolejne okrążenia na różnych wysokościach, z mniejszym kątem kamery wraz ze wzrostem wysokości.
• •Światło i pogoda. Ostre, przesuwające się cienie utrudniają dopasowanie zdjęć. Przy błyszczących powierzchniach lepiej sprawdza się dzień pochmurny, a przy silnym wietrze pogarsza się stabilność lotu i ruszają się rośliny.

Pracujemy na DJI Matrice 4T z kamerą szerokokątną 48 Mpx (specyfikacja producenta). To platforma z migawką elektroniczną, więc przy szybkim locie rośnie ryzyko zniekształceń obrazu i dobieramy spokojniejsze tempo. M4T nie ma skanera laserowego (dalmierz laserowy służy do pomiaru odległości, a nie do skanowania), więc model powstaje wyłącznie ze zdjęć.

Ograniczenia fotogrametrii — kiedy model będzie miał dziury

To najczęściej pomijany temat w ofertach, jednak właśnie od niego zależy, czy wynik będzie przydatny. Program musi rozpoznać te same punkty na wielu zdjęciach, więc wszystko, co zmienia wygląd w zależności od kąta, sprawia problem (dokumentacja Metashape).

• •Szkło i powierzchnie przezroczyste lub lustrzane. Odbicia przesuwają się razem z kamerą, więc dopasowanie zawodzi. Elewacje przeszklone często wychodzą z zaburzeniami lub brakami.
• •Woda. Jej powierzchnia nie ma stałego wyglądu. Rzeki i jeziora można rekonstruować w zasadzie tylko wtedy, gdy w kadrze jest też ląd.
• •Jednolite i pozbawione faktury powierzchnie. Świeżo pomalowana ściana, śnieg, piasek czy równe pole mają mało punktów do dopasowania.
• •Cienkie elementy. Słupy, linie, anteny i kraty dają mało punktów i mogą wyjść jako postrzępione fragmenty.
• •Roślinność. Korony drzew poruszają się na wietrze, a fotogrametria widzi wierzch liści, a nie grunt pod nimi. Z tego powodu NMT pod gęstym drzewostanem nie jest jej mocną stroną.
• •Ruch. Samochody, ludzie i maszyny na placu budowy zostawiają w modelu „duchy”.

Dobra wiadomość jest taka, że przede wszystkim część tych problemów da się ograniczyć planem lotu i terminem. Pozostałe trzeba po prostu znać, a ponadto uwzględnić w ocenie wyniku. Warto o nie zapytać wykonawcę.

Fotogrametria czy LiDAR — uczciwe porównanie

Obie metody dają chmurę punktów, ale w inny sposób. Fotogrametria odtwarza ją ze zdjęć, a LiDAR mierzy odległości impulsami lasera. Z tej różnicy wynikają mocne i słabe strony.

W AeroPRO pracujemy obecnie z fotogrametrią, bez LiDAR-u, więc nie oferujemy skanowania laserowego. Dla budynku, dachu, elewacji i placu budowy zdjęcia z teksturą często są zresztą na przykład lepszym nośnikiem informacji niż sama chmura. Jeśli zadaniem jest wyznaczenie gruntu pod gęstą roślinnością, uczciwa odpowiedź brzmi: potrzebna jest inna metoda.

Do czego służy model 3D z fotogrametrii — zastosowania

• •Budownictwo i roboty ziemne. Porównanie kolejnych nalotów pokazuje postęp prac, a model wysokościowy pozwala szacować objętość nasypów i wykopów. W badaniach porównujących takie szacunki z tachimetrem różnice wynosiły kilka procent, ale to wynik konkretnych projektów (UWE). Szczegóły znajdziesz przy usługach monitoring budowy dronem i dokumentacja budowy dronem.
• •Zabytki i obiekty trudno dostępne. Fotogrametria z drona służy do dokumentacji 3D zabytków, także z użyciem lotu okrężnego dla elewacji (przykład badania). Zobacz inspekcję zabytku dronem.
• •Inspekcje. Model daje kontekst przestrzenny dla zdjęć: gdzie dokładnie na bryle znajduje się usterka. Ocena stanu technicznego nadal należy do człowieka z odpowiednimi kompetencjami.
• •Ubezpieczenia. Datowany model pomaga udokumentować stan obiektu przed zdarzeniem lub po nim (inspekcja przedubezpieczeniowa dronem). Nie gwarantuje, że ubezpieczyciel go zaakceptuje.
• •Deweloperzy i planowanie. Wizualizacja bryły w kontekście otoczenia, kontrola postępu i materiały dla inwestora (drony dla deweloperów).
• •Wizualizacja i komunikacja. Model można pokazać zarządcy lub zespołowi bez wizyty na miejscu.

Co ważne, fotogrametria nie tworzy automatycznie modelu BIM ani pliku IFC. Chmura i mesh to geometria bez semantyki, a elementy konstrukcyjne w procesie scan-to-BIM dodaje człowiek (ISPRS). Nie obiecujemy takiej usługi.

Jaki produkt wybrać do jakiego celu

Najczęstszy błąd przy zamawianiu to prośba o „model 3D”, bez określenia, do czego ma służyć. Dlatego zacznij od celu, a dopiero potem dobierz produkt:

• •Chcesz pokazać stan obiektu zarządcy lub inwestorowi. Wystarczy mesh z teksturą w lekkim formacie do podglądu, a pełna chmura punktów będzie zbędna.
• •Chcesz mierzyć odległości i przekroje albo przenieść dane do CAD. Potrzebna jest chmura punktów, a przy większej dokładności także georeferencja RTK.
• •Chcesz mapę lub plan sytuacyjny. Wybierz ortofotomapę, bo model 3D niczego tu nie ułatwi.
• •Chcesz liczyć spadki, odwodnienie lub objętość mas ziemnych. Potrzebny jest model wysokościowy (DSM lub NMT), a dla wiarygodnej objętości także punkty kontrolne.
• •Chcesz porównywać stan w czasie. Najważniejsze jest powtarzalne wykonanie nalotów: ten sam plan lotu, podobne warunki i ta sama georeferencja.

Jeśli nie masz pewności, opisz cel wykonawcy. Dobre pytanie na starcie brzmi: „Co będę z tym robić po odbiorze?”.

Przykład modelowy: model budynku krok po kroku

Poniższy scenariusz jest modelowy i nie opisuje konkretnej realizacji. Pokazuje kolejność działań przy modelu 3D niskiego budynku z dachem płaskim, w którym celem jest dokumentacja stanu zewnętrznego.

1. •Uzgodnienie celu i zakresu. Ustalamy, czy potrzebny jest sam mesh z teksturą, czy także chmura punktów i ortofotomapa dachu.
2. •Plan lotu. Planujemy siatkę nad obiektem z kamerą skierowaną w dół, drugą siatkę z kamerą pochyloną oraz okrążenia na kilku wysokościach, aby objąć elewacje.
3. •Lot w odpowiednich warunkach. Wybieramy porę z miękkim światłem, bez silnego wiatru i bez opadów, a przy przeszkleniach unikamy ostrego słońca.
4. •Kontrola na miejscu. Sprawdzamy, czy zdjęcia obejmują całą bryłę, w tym narożniki i strefy pod okapami.
5. •Przetwarzanie. Z wyrównanych zdjęć powstają chmura, mesh i tekstura, a model jest skalowany i osadzany w układzie współrzędnych.
6. •Kontrola jakości. Sprawdzamy krawędzie, dach, miejsca ze szkłem i cieniem, a niepewne fragmenty oznaczamy w opisie.
7. •Przekazanie. Model trafia do Ciebie w uzgodnionych formatach, razem z opisem metodyki i ograniczeń.

Liczba zdjęć i czas przetwarzania zależą od wielkości obiektu i ustawionej szczegółowości, dlatego nie podajemy ich jako stałych wartości.

Jak sprawdzić jakość modelu 3D z fotogrametrii przed odbiorem

Gotowy model da się ocenić także bez specjalistycznego programu. Przy odbiorze zwróć uwagę na kilka rzeczy:

• •Krawędzie i narożniki. Powinny być proste i czyste, a nie „rozmyte” lub postrzępione.
• •Płaskie powierzchnie. Dach i ściany nie powinny falować, bo falowanie zdradza słabe dopasowanie zdjęć.
• •Szkło, woda i cienie. To miejsca, w których model najczęściej ma braki, więc sprawdź, czy wykonawca je oznaczył.
• •Ruchome obiekty. Samochody i ludzie mogą zostawić w modelu zniekształcenia.
• •Wymiar kontrolny. Zmierz na obiekcie jeden wyraźny wymiar, na przykład szerokość bramy, i porównaj go z modelem. Taki prosty test szybko pokazuje, czy skala jest poprawna.
• •Opis metodyki. Powinien podawać datę lotu, sposób georeferencji i znane ograniczenia.

Jeśli kontrola pokaże poważne braki, wykonawca powinien wyjaśnić ich przyczynę i zaproponować dolot lub korektę zakresu. Zdarza się, że część braków wynika z natury obiektu, a nie z błędu wykonania.

Formaty plików — co dostajesz i czym to otworzyć

Zakres i formaty ustalamy w ofercie, a poniższa tabela pokazuje, do czego służą typowe z nich. Oprogramowanie fotogrametryczne potrafi eksportować chmury i mesh do wielu standardów (dokumentacja Metashape).

Przy dużych modelach pliki potrafią mieć wiele gigabajtów, więc zapytaj, w jakiej formie i w jakiej rozdzielczości model zostanie przekazany. Do podglądu dla osób bez specjalistycznego programu zwykle wystarczy mesh w lżejszej wersji.

Ile kosztuje model 3D z fotogrametrii i jak długo trwa

Nie podajemy tu sztywnego cennika, bo cena zależy od zakresu, a nie od samego modelu. Na koszt wpływają:

• •powierzchnia lub wysokość obiektu i wymagana szczegółowość (mniejszy GSD to więcej zdjęć),
• •złożoność bryły (elewacje, kominy i konstrukcje wymagają okrążeń i lotu ukośnego),
• •rodzaj produktów (sama ortofotomapa, mesh z teksturą, chmura, model wysokościowy),
• •georeferencja (RTK, ewentualnie punkty kontrolne),
• •dojazd i ograniczenia przestrzeni powietrznej.

Czas realizacji składa się z lotu, przetwarzania i kontroli jakości. Samo przetwarzanie zależy od liczby zdjęć, ich rozdzielczości, ustawień jakości i mocy komputera, więc nie podajemy z góry widełek godzinowych. Termin ustalamy po zebraniu danych. Orientacyjną wycenę możesz zacząć w narzędziu do wyceny, a o podobnych zależnościach kosztowych piszemy w artykule o oszczędnościach inspekcji dronowych.

Kiedy potrzebny jest ekspert lub geodeta

Model z drona jest materiałem poglądowym i inżynierskim. Są sytuacje, w których potrzebny jest uprawniony geodeta albo inny specjalista:

• •dokumentacja geodezyjna na potrzeby postępowań administracyjnych i sądowych,
• •mapa do celów projektowych, wytyczenie, inwentaryzacja powykonawcza i obsługa budowy,
• •pomiary granic i inne prace o skutku prawnym,
• •ocena konstrukcji (to zadanie dla uprawnionego konstruktora lub inspektora, a nie wniosek z samego modelu).

Prawo geodezyjne i kartograficzne zalicza do prac geodezyjnych m.in. pomiary i opracowania na potrzeby budownictwa, a samodzielne funkcje w tej dziedzinie wymagają uprawnień zawodowych (art. 2 oraz art. 42–43, tekst jednolity ustawy). Czy konkretny pomiar jest pracą geodezyjną, zależy od jego celu i dokumentu, który ma powstać. Ten fragment ma charakter informacyjny i nie jest poradą prawną. Gdy masz wątpliwości, zapytaj geodetę przed zleceniem.

Co otrzymasz

Zakres modelu 3D z fotogrametrii zależy od zlecenia i jest potwierdzany w ofercie. W zależności od wariantu możesz otrzymać:

• •model 3D (mesh z teksturą) i/lub chmurę punktów w uzgodnionych formatach,
• •ortofotomapę lub model wysokościowy, jeśli zakres je obejmuje,
• •zdjęcia z nalotu w pełnej rozdzielczości,
• •krótki opis metodyki: data i warunki lotu, zastosowana georeferencja, uwagi o ograniczeniach,
• •informację, które miejsca modelu są niepewne (szkło, woda, cień) i wymagają potwierdzenia na miejscu.

Przed zleceniem możesz poprosić o opis zakresu. Wspólnie ustalimy, jakie produkty są Ci naprawdę potrzebne, żebyś nie płacił za te, z których nie skorzystasz. Więcej o samej usłudze znajdziesz na stronach model 3D z drona i fotogrametria z drona.

Jak porównać oferty na model 3D z fotogrametrii

Zapytaj wykonawcę o:

1. •Produkty końcowe i formaty — czy dostaniesz mesh, chmurę, ortofotomapę, czy tylko zdjęcia.
2. •Georeferencję — czy użyto RTK lub punktów kontrolnych i jaka jest realna dokładność.
3. •Zakres lotu — czy przewidziano okrążenia i lot ukośny dla elewacji.
4. •Ograniczenia — czy oferta wprost mówi o szkle, wodzie, roślinności i cieniach.
5. •Dostęp do danych — czy przekażesz surowe zdjęcia i model w pełnej rozdzielczości.
6. •Granice odpowiedzialności — czy wykonawca wskazuje, czego model nie zastępuje.

Uważaj na deklaracje dokładności „do 1 cm” podane bez warunków. Dokładność zależy od metody, georeferencji i punktów kontrolnych, a nie od samego sprzętu.

Podsumowanie

Model 3D z fotogrametrii to zestaw produktów, z których każdy służy do czego innego. Warto o tym pamiętać przy każdym zapytaniu ofertowym. Wybór zaczyna się od pytania, co chcesz z nim zrobić, a w rezultacie to cel decyduje o zakresie i cenie.

1. •Chmura punktów do pomiarów i importu do programów CAD.
2. •Mesh z teksturą do dokumentacji i wizualizacji stanu obiektu, czyli klasycznego modelu 3D z fotogrametrii.
3. •Ortofotomapa i modele wysokościowe do map, spadków i robót ziemnych.
4. •Dokładność zależy od GSD, georeferencji i punktów kontrolnych, a nie od samego drona.
5. •Ograniczenia metody to szkło, woda, powierzchnie jednolite i roślinność.
6. •Granica odpowiedzialności — prace geodezyjne pozostają zadaniem uprawnionego geodety.
